System MB- 86N to unowocześniona wersja popularnego systemu okien i drzwi aluminiowych MB-86. Poprawiona została izolacja termiczna i wytrzymałość statyczna konstrukcji. Daje możliwość zaspokojenia różnorodnych potrzeb użytkowników. Konstrukcja posiada 2 warianty różniących się poziomem izolacji: ST oraz SI. Wysoka wytrzymałość profili umożliwia wykonywanie konstrukcji o dużych gabarytach i ciężarze. Dostępna jest wersja okien z ukrytym skrzydłem MB-86US, a także system okien otwieranych na zewnątrz z przegrodą termiczną MB-86 Casement.

KONSTRUKCJE ANTYWŁAMANIOWE DO KLASY RC4

NOWOCZESNY

System – Dane techniczne

Głębokość ramy (okna/drzwi): 77 mm / 77 mm
Głębokość skrzydła (okna/drzwi): 86 mm / 77 mm
Grubość szklenia(okna/drzwi):
ościeżnica okna: 8,5 mm – 61 mm
skrzydło okna: 17,5 mm – 70 mm
ościeżnica drzwi: 8,5 mm-61 mm
Przepuszczalność powietrza: klasa 4, EN 12207
Odporność na obciążenie wiatrem(okna):
klasa CE3330 (3330Pa) EN 12210
Odporność na obciążenie wiatrem(drzwi):
klasa C5 (2000Pa), klasa B5 (2000Pa) EN 12210
Wodoszczelność (okna):
klasa E 4800*, EN 12208, klasa E1500, EN 12208
Wodoszczelność (drzwi): klasa E1350 Pa

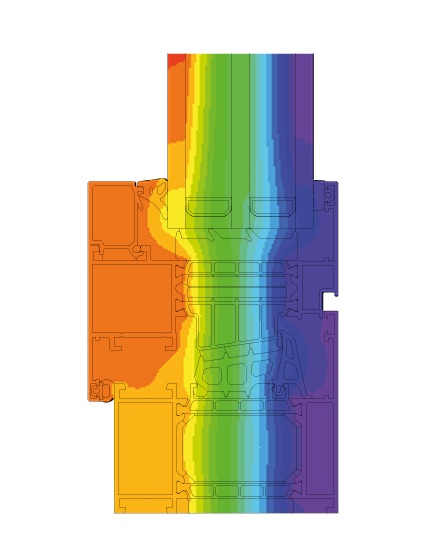

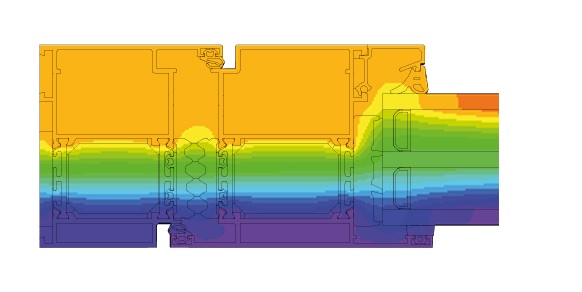

Izolacja termiczna (okna/drzwi):
Uw od 0,62 W/(m2K)*
Uw od 0,68 W/(m2K)**
UD od 0,80 W/(m2K)***

MAKSYMALNE WYMIARY

Max wymiary okna:
wys. do 3 000 mm ; szer. do 1 700 mm
Max wymiary drzwi:
wys. do 3 000 mm ; szer. do 1 400 mm

* – Uw dla okna stałego MB-86N SI o wymiarach skrzydła 1 700 mm × 2 800 mm, ze szkłem Ug=0,5
W/(m2K)
** – Uw dla okna otwieranego MB-86N SI o wymiarach skrzydła 1 700 mm × 2 150 mm, ze szkłem
Ug=0,5 W/(m2K)
*** – UD drzwi MB-86N SI+ o wymiarach skrzydła 1 400 mm × 3 000 mm, ze szkłem Ug=0,5 W/(m2K)
