Nowoczesny system MB-45 S służy do wykonywania ścianek działowych z drzwiami jedno- i dwuskrzydłowymi dymoszczelnymi w klasie Sm ,Sa wg normy EN 13502-2.
Jego konstrukcja oparta jest na bazie podstawowego systemu przegród wewnętrznych MB-45. Spełnienie funkcji dymoszczelności drzwi głównie uwarunkowane jest właściwym rozwiązaniem uszczelnień obwodowych skrzydeł i osadzenia w nich przeszkleń oraz innych wypełnień.
| Typy konstrukcji | |||
| Dostępne rozwiązania | drzwi wrębowe, ścianki z drzwiami | ||

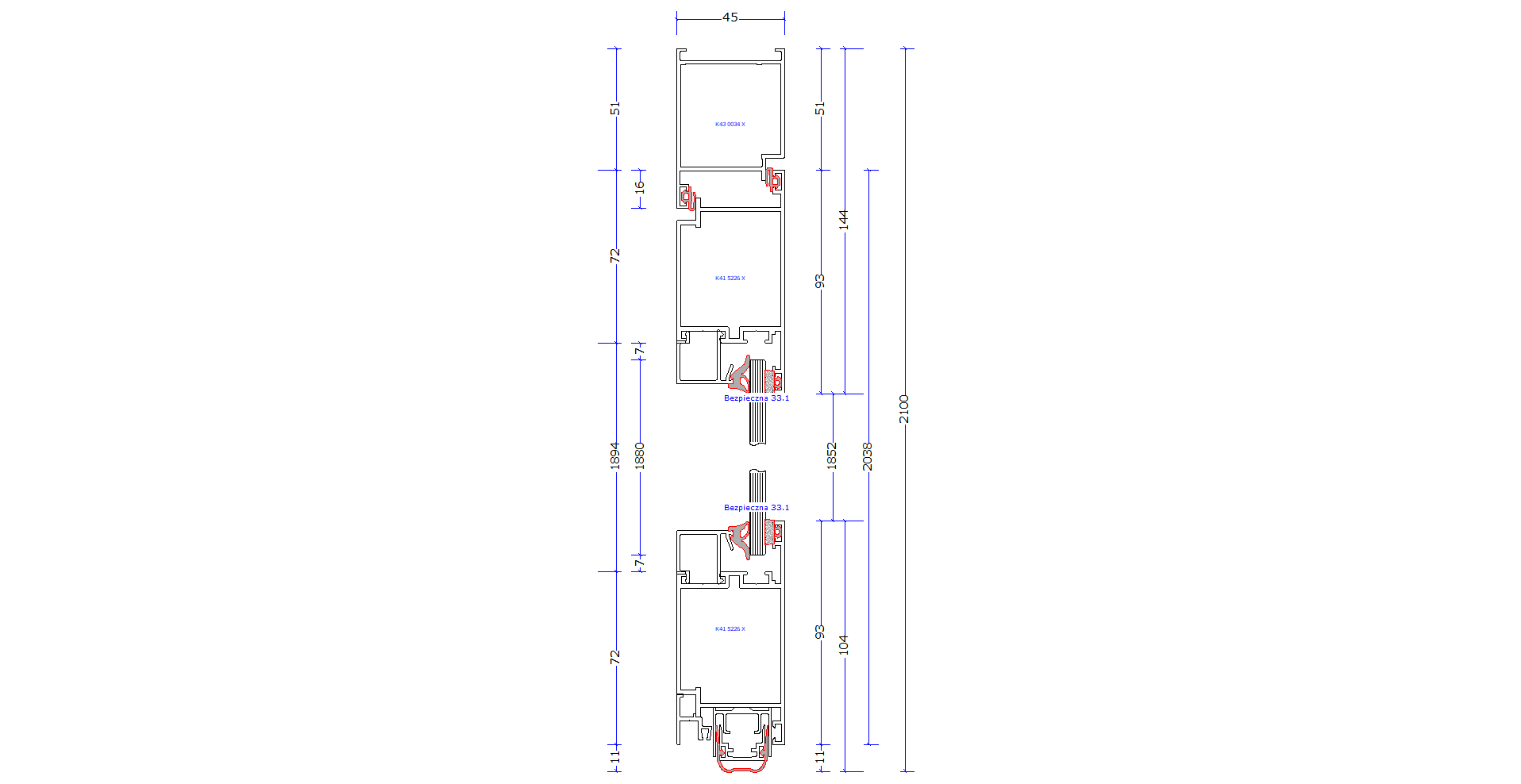

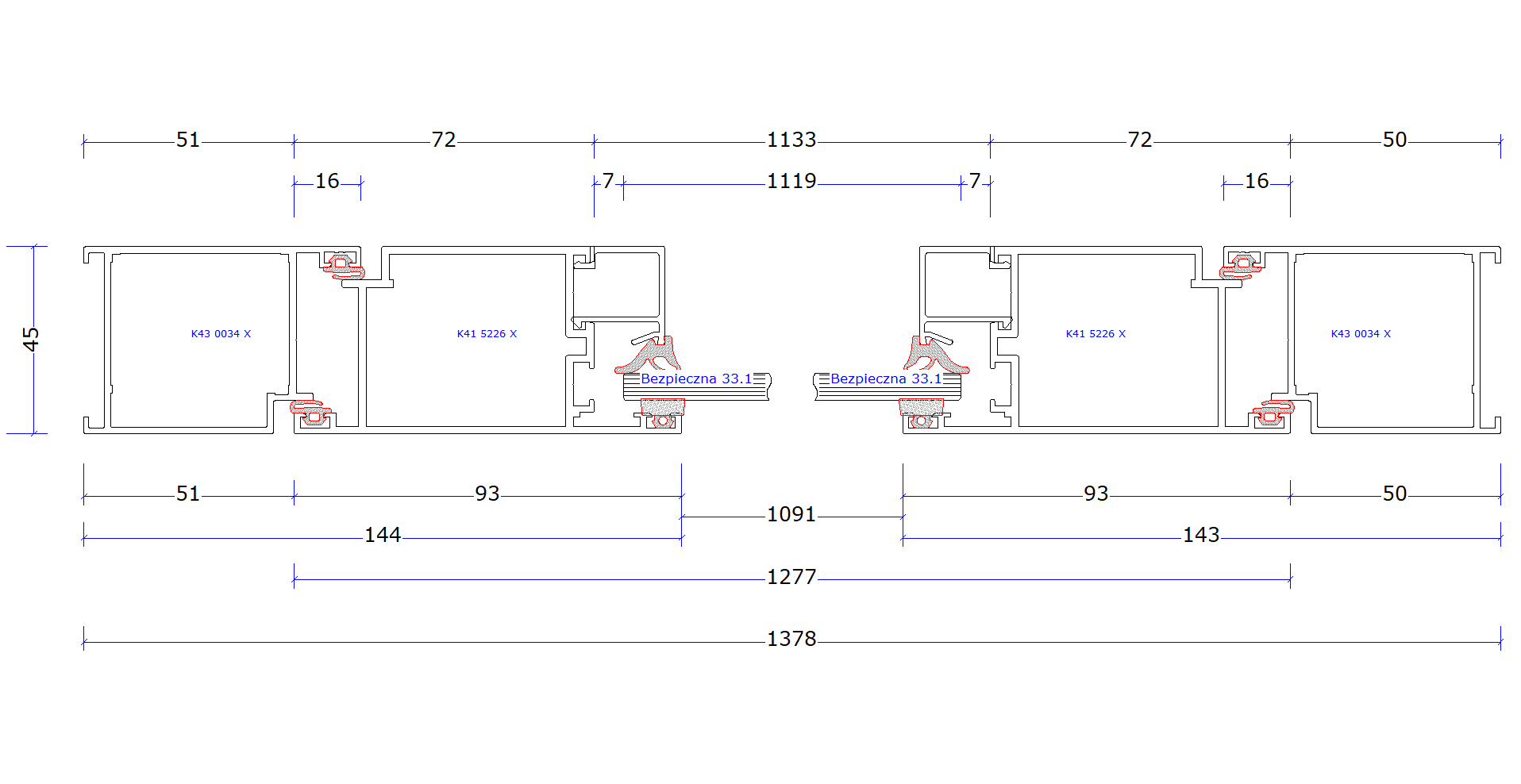

Głębokość ramy drzwi: 45 mm
Głębokość skrzydła drzwi: 45 mm
Grubość szklenia (okno stałe i drzwi):
1,5 mm – 32 mm
Rama – min.szer. widokowa kształt. (drzwi/okna):
66,5 mm / 27,5 mm
Skrzydło – min.szer.widokowa kształt. (drzwi/okna):
66 mm / 27,5 mm
Ciężar skrzydła drzwi: 120 kg
Max. wymiary drzwi:
wys. do 2 400 mm ; szer. do 1 250 mm
wys. do 2 200 mm ; szer. do 1 400 mm
DRZWI DYMOSZCZELNE
